Popis

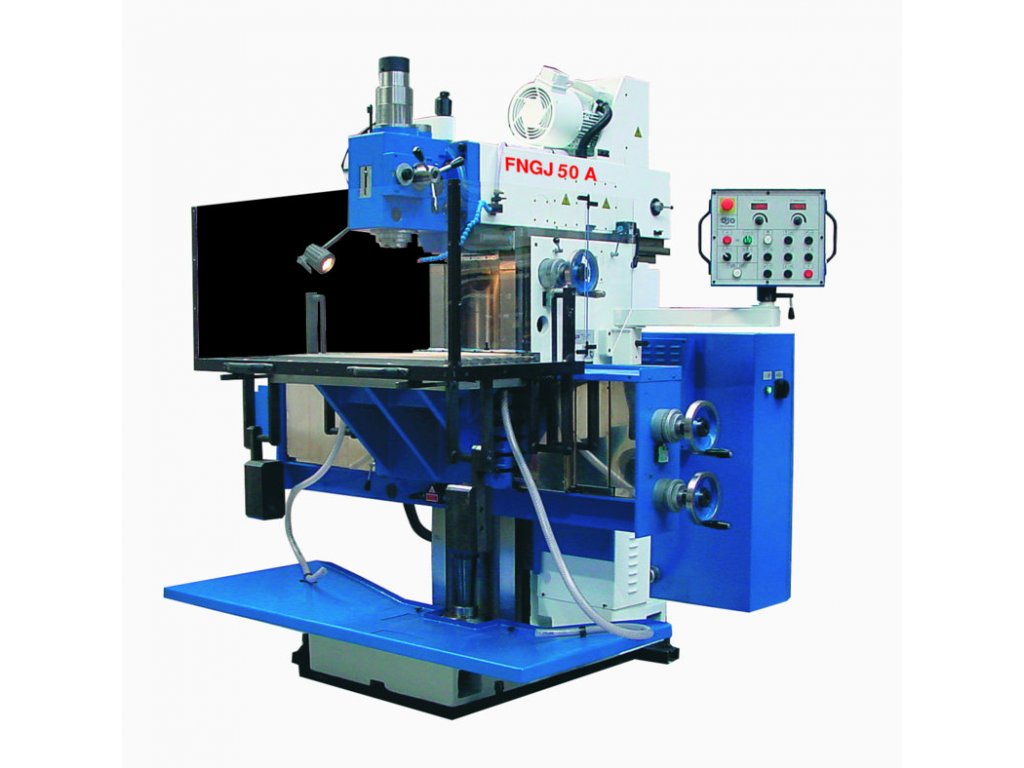

Stroj FNGJ 50 A je konvenční nástrojářská frézka, určená pro frézovací, vrtací vyvrtávací a závitovací operace na obrobcích do hmotnosti 350 kg v malosériové výrobě, zejména v nářaďovnách.
Je dodáván s horizontálním vřetenem, uloženým ve smykadlovém vřeteníku. Dále je stroj vybaven vertikální hlavou s odklapěčem (zvláštní provedení) a pevným úhlovým stolem. Vertikální hlava je opatřena pinolou s ručním výsuvem, vřeteno lze naklápět v rozsahu ± 90°. Dokonalé upnutí nástroje je zajištěno pneumaticko-hydraulickým upínáním nástroje (zvláštní provedení) v horizontálním i vertikálním vřetenu.
Rozsah otáček vřetena je rozdělen do dvou stupňů s plynulou regulací s maximem 4000 ot./min. a v kombinaci s plynulou regulací pracovních posuvů umožňuje hospodárné obrábění nejrůznějších druhů materiálů.
Optimální mazání funkčních ploch je zajištěno pomocí mazacího agregátu s dávkovači. Stroj je rovněž vybaven chlazením nástroje, svítidlem a bezpečnostním krytem pracovního prostoru.
Technologické možnosti stroje rozšiřuje použití zvláštního příslušenství.
PŘEDNOSTI:
- plynule stavitelné otáčky pomocí frekvenčního měniče ve dvou stupních
- vřeteno ve výsuvné pinole s hrubým a jemným výsuvem
- plynule stavitelné posuvy ve všech 3 osách pomocí frekvenčního měniče
- pneumaticko-hydraulické upínání nástroje v horizontálním i vertikálním vřetenu (zvláštní provedení)
- kalené vodící plochy
- jednoduchá a komfortní obsluha, kompaktní uspořádání
- centrální mazání s dávkovači
- široké technologické možnosti
- vysoká tuhost, přesnost a spolehlivost
- snadná údržba
- moderní vzhled a dokonalá povrchová úprava speciálními olejivzdornými laky
PROVEDENÍ STROJE
Standardní provedení:
- pevný úhlový stůl o rozměrech 900 × 500 mm
- vertikální hlava
- frekvenční měnič v pohonu vřetene
- hrubý a jemný výsuv pinoly
- strojní posuv X,Y,Z (plynule stavitelné posuvy)
- ruční kola na osách X,Y a Z s odměřovacími číselníky s dělením 0,01 mm
- centrální mazání s dávkovači
- chlazení nástroje
- elektrovýzbroj pro napětí 3 × 400 V/50 Hz
- nátěr stroje - modrá a šedá barva odstín RAL 5010/RAL 9002
odstín RAL 5010 odstín RAL 9002 - osvětlení pracovního prostoru
- kryt pracovního stolu
