Popis

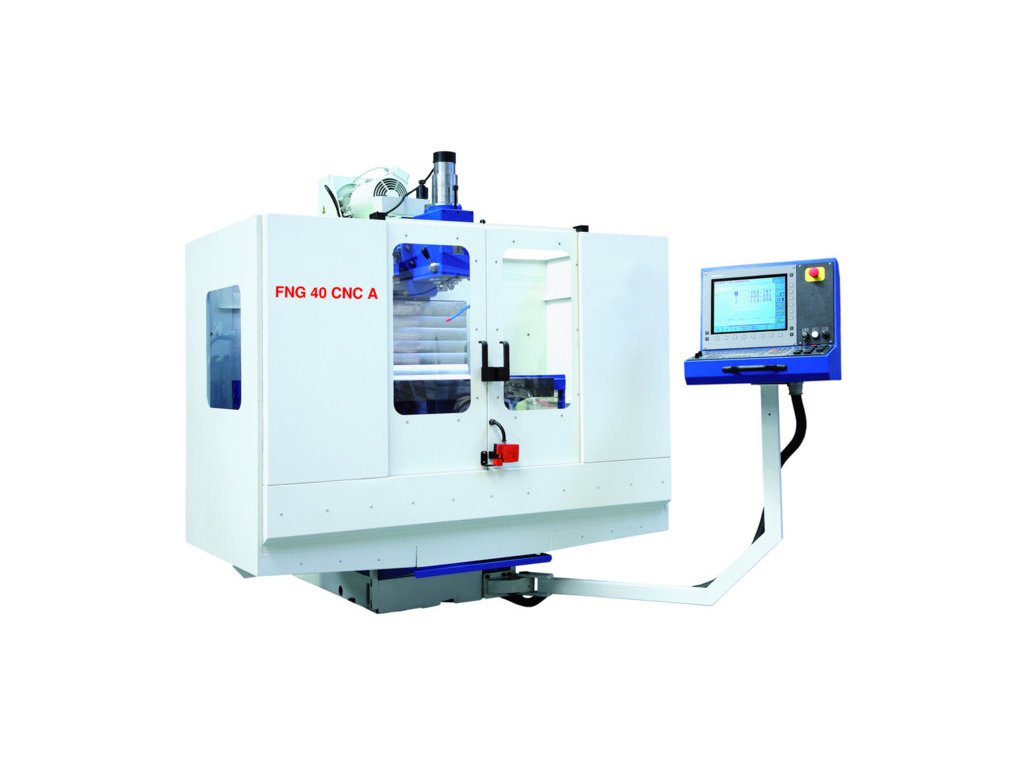

Stroj FNG40 CNC A je nástrojářská frézka se souvislým řízením ve třech souřadnicích, určená pro frézovací, vrtací, vyvrtávací a závitovací operace na obrobcích do hmotnosti 350 kg.
Najde uplatnění ve všech oblastech výroby, zejména v nástrojárnách.
Je vybaven horizontálním vřetenem ve smykadlovém vřeteníku a vertikálním vřetenem ve vřetenové hlavě, kterou lze naklápět v rozsahu ± 90°.
Dodává se s vertikální hlavou s odklápěčem (zvláštní provedení) a s pevným úhlovým stolem.
Dokonalé upnutí nástroje je zajištěno pneu-hydraulickým upínáním nástroje v horizontálním i vertikálním vřetenu.
Pohon vřetena je proveden elektromotorem s plynulou regulací otáček.
Otáčky se řadí automaticky v rozsahu 50 - 4000 ot./min. ve dvou převodových stupních.
Optimální mazání funkčních ploch je zajištěno pomocí mazacího agregátu s dávkovači.
Stroj je standardně vybaven chlazením nástroje, svítidlem a polokabinovým krytem pracovního prostoru.
PŘEDNOSTI:
- vertikální vřeteno
- plynule stavitelné otáčky pomocí frekvenčního měniče ve dvou stupních
- plný výkon vřetene již od 450 ot./min.
- přímé odměřování ve všech 3 osách
- pneu-hydraulické upínání nástroje
- kalené vodící plochy, protiplochy obloženy hmotou TURCITE
- jednoduchá a komfortní obsluha, kompaktní uspořádání
- centrální mazání s dávkovači
- široké technologické možnosti
- vysoká tuhost, přesnost a spolehlivost
- účelné zakrytování pracovního prostoru
- snadná údržba
- moderní vzhled a dokonalá povrchová úprava speciálními olejivzdornými laky
PROVEDENÍ STROJE
Standardní provedení:
- řídící systém HEIDENHAIN TNC 320
- pevný úhlový stůl o rozměrech 800 × 400 mm
- vertikální hlava
- pohon vřetene asynchroním motorem s frekvenčním měničem
- pneu-hydraulické upínání nástrojů
- centrální mazání s dávkovači
- chlazení nástroje
- elektrovýzbroj pro napětí 3 × 400 V/50 Hz
- nátěr stroje - modrá a šedá barva RAL 5010/RAL 9002
odstín RAL 5010 odstín RAL 9002 - osvětlení pracovního prostoru
- kryt pracovního prostoru - stolový
