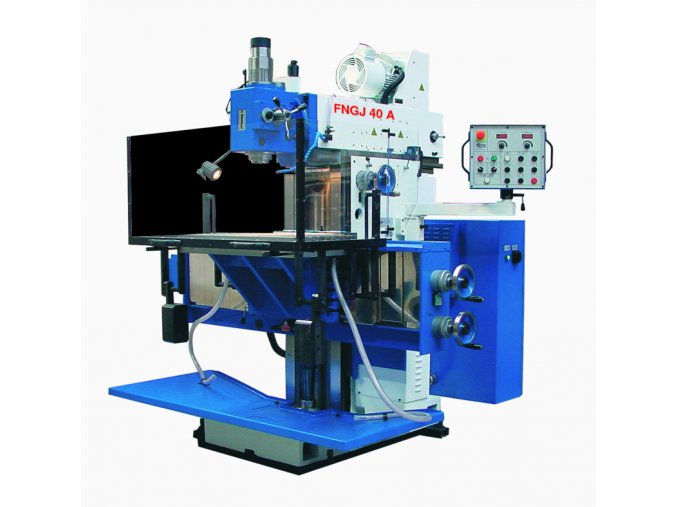

Nástrojářská frézka FNGJ 40 A

Stroj FNGJ 40 A je konvenční nástrojářská frézka, určená pro frézovací, vrtací vyvrtávací a závitovací operace na obrobcích do hmotnosti 350 kg v malosériové výrobě, zejména v nářaďovnách.

Je dodáván s horizontálním vřetenem, uloženým ve smykadlovém vřeteníku. Dále je stroj vybaven vertikální hlavou a pevným úhlovým stolem. Vertikální hlava je opatřena pinolou s ručním výsuvem, vřeteno lze naklápět v rozsahu ± 90°. Dokonalé upnutí nástroje je zajištěno pneumaticko-hydraulickým upínáním nástroje (zvláštní provedení) v horizontálním i vertikálním vřetenu.

Rozsah otáček vřetena je rozdělen do dvou stupňů s plynulou regulací s maximem 4000 ot./min. a v kombinaci s plynulou regulací pracovních posuvů umožňuje hospodárné obrábění nejrůznějších druhů materiálů.

Optimální mazání funkčních ploch je zajištěno pomocí mazacího agregátu s dávkovači. Stroj je rovněž vybaven chlazením nástroje, svítidlem a bezpečnostním krytem pracovního prostoru.

Technologické možnosti stroje rozšiřuje použití zvláštního příslušenství.

PŘEDNOSTI:

• plynule stavitelné otáčky pomocí frekvenčního měniče ve dvou stupních
• vřeteno ve výsuvné pinole s hrubým a jemným výsuvem
• plynule stavitelné posuvy ve všech 3 osách pomocí frekvenčního měniče
• pneumaticko-hydraulické upínání nástroje v horizontálním i vertikálním vřetenu (zvláštní provedení)
• kalené vodící plochy
• jednoduchá a komfortní obsluha, kompaktní uspořádání
• centrální mazání s dávkovači
• široké technologické možnosti
• vysoká tuhost, přesnost a spolehlivost
• snadná údržba
• moderní vzhled a dokonalá povrchová úprava speciálními olejivzdornými laky

PROVEDENÍ STROJE

Standardní provedení:

• pevný úhlový stůl o rozměrech 800 × 400 mm
• vertikální hlava
• frekvenční měnič v pohonu vřetene
• hrubý a jemný výsuv pinoly
• strojní posuv X,Y,Z (plynule stavitelné posuvy)
• ruční kola na osách X,Y a Z s odměřovacími číselníky s dělením 0,01 mm
• centrální mazání s dávkovači
• chlazení nástroje
• elektrovýzbroj pro napětí 3 × 400 V/50 Hz
• nátěr stroje - modrá a šedá barva odstín RAL 5010/RAL 9002

  odstín RAL 5010	odstín RAL 9002

• osvětlení pracovního prostoru
• kryt pracovního stolu
